雙目攝像模組 Q500D
The Camera Module Specification
With 5M Pixel Color CMOS Sensor
With 5M Pixel Color CMOS Sensor
分類：
關鍵詞：
- 產品描述
-
- 商品名稱: 雙目攝像模組 Q500D
- 商品編號: 1063883490547355648
The Camera Module Specification<br/> With 5M Pixel Color CMOS Sensor
Key Specifications (主要規格)
Module No.Q500D模組尺寸90mm × 13mm × 10mm工作溫度范圍-20℃ to 70℃最佳工作溫度范圍0℃ to 50℃工藝標準SMT (ROSH)成像距離20CM-∞主板顏色黑色供電電壓USB 5V接口方式USB 2.0 5Pin 1.25端子拾音器數字MIC（選配）默認N/G補光燈出圖控制 1*LED+3*IR-LED支持操作系統Win XP、Win 7 or Vista Linux2.6.20最低照度可見光≥160LUX，紅外光≥0.01LUX最大功率可見及紅外光MAX0.8W*2；紅外燈 MAX1.3W，白光燈 MAX0.1W；HUB轉USB 功率0.2W 總功耗3.2W±5%信噪比36>dB（紅外相同）動態范圍67 dB @ 8x gain（紅外相同）傳感器最高像素500萬像素（2592*1944）*2最大像素2592x1944像素尺寸1.4μm x 1.4μm最高幀數1-30fps 800*600 30FPS（默認）
1280*960 30FPS

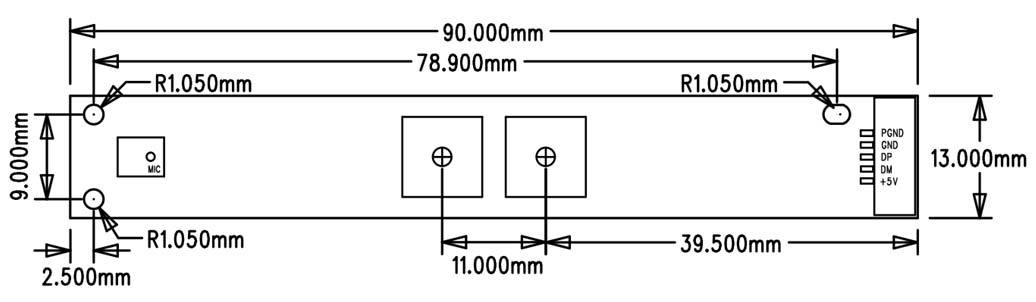

2592*1944 15FPS鏡頭參數定焦鏡頭鏡頭結構4P+IR焦距3.4mm光圈2.8光學總長3.81mm角度水平 60°，垂直45°，對角73度畸變量<1%濾光片左850±10nm，右650±10nm參數性能自動增益控制/白平衡AUTO逆光補償/低照度補償支持輸出格式YUV、MJPG功率消耗5V MAX 620mA（開啟補光）Module Mechanical Dimension(模組結構圖及實物)
子針腳定義
序號信號名稱定義功能描述1VCCPowerUSB Power Supply +5vV2D-Data pinUSB Data Transmission3D+Data pinUSB Data Transmission4GNDGNDSystem Ground5COVERShieldAppearance Specification (外觀規格)
外觀 序號項目要求檢驗方法不合格分類1模組外觀模組表面無臟污、無肉眼可見劃傷，塑膠內無雜質8X放大鏡A2鏡片在800±100Lux強度的光下平視、45度反射光檢查時,不可有肉眼可見傷痕或臟污8X放大鏡A3螺紋膠點膠長度為周長的1/3-1/2，膠不可溢到鏡頭端面和鏡頭底座8X放大鏡A4密封膠在底座與FPC之間均勻充滿密封膠，不可有間隙、無厚薄不均的現象；8X放大鏡A不可有膠溢出FPC邊緣導致外形尺寸超標的現象5PCB1）表面無臟污、印刷字體清晰；45X顯微鏡（連續變焦）A2）邊緣毛刺長度小于1mm,寬度小于0.3mm；3）邊緣缺口長度小于1mm,寬度小于0.1mm每棱邊不多于2處外形尺寸序號項目要求檢驗方法不合格分類1高度符合圖紙要求數顯卡尺A2長度符合圖紙要求數顯卡尺A3寬度符合圖紙要求數顯卡尺AImage Specification (圖像規格)
外觀 序號檢驗項目要求檢驗方法不合格分類1污點(Dust)白場下，獲取圖像,目測全畫面不允許有可見異物存在測試夾具.小燈箱.6500K白色背光A2成像方向
(imaging direction)符合圖紙要求測試夾具A3壞點與集束型壞點
(Dead & Wound Pixel)1）暗場下：總亮點數小于400pixel；測試軟件A2個相鄰pixel的集束型亮點小于20；無3個pixel以上集束型亮點。2） 白場下：總暗點數小于400pixel；小燈箱（6500K白色背光）2個相鄰pixel的集束型暗點小于20；無3個pixel以上集束型暗點。4分辨率(Resolution)500萬pixel：中心不小于800LW/PHMTF測試程序A5視場角(FOV)水平(horizontal):60測試夾具、視場角標板A垂直(Vertical):45對角線(Diagonal):726色差(Color)對色彩還原誤差不大于20%測試軟件 Color checker cardA7幾何失真(TV distortion)枕形失真(正數)或桶形失真(負數)均不大于1%測試軟件 ISO12233標板A8灰階（Grayscale）相鄰可分辨的兩灰階亮度差值必須小于8測試軟件、灰階標板A9色散(CA)小于0.5測試軟件 ISO12233標板A10螺紋扭力(Torsional)不小于1 kgf.cm扭力搬手A11底座推力(Thrust)不小于2 N推力計A不合格品分類的說明:
a）嚴重不合格：經檢驗判定的批量不合格，或造成較大經濟損失、直接影響產品質量、主要功能、性能技術指標等的不合格,用字母A表示；
b）一般不合格：一般不合格是指能夠同時滿足下列條件的不合格品, 用字母B表示。
Ⅰ) 不影響最終產品的外觀質量；
Ⅱ) 不影響最終產品的技術性能；
Ⅲ) 原材料或最終產品不影響下道工序的加工或組裝。
Sample Plan (抽樣計劃)
序號檢驗項目抽樣頻率檢驗方法備注成像和可靠性項目 1污點每批N=5，C=0與生產相同生產全檢項目2成像方向每批N=5，C=0測試夾具生產全檢項目3壞點與集束型壞點每批N=5，C=0與生產相同生產全檢項目4分辨率每批N=5，C=0MTF測試程序生產全檢項目5視場角每批N=5，C=0測試夾具、視場角標板樣品階段全檢評估項目、QA抽檢項目6像面均勻度每批N=5，C=0測試軟件、小燈箱（3400Lux，6500K白色背光）生產全檢項目7色散每批N=5，C=0測試軟件、Color checker card樣品階段全檢評估項目、QA抽檢項目8幾何失真每批N=5，C=0測試軟件、ISO12233標板樣品階段全檢評估項目、QA抽檢項目9灰階每批N=5，C=0測試軟件、灰階標板樣品階段全檢評估項目、QA抽檢項目10可靠性試驗樣品試制階段:抽樣計劃：2PCS/每生產批次，允收水準0/1生產穩定階段:抽樣計劃：每項目5PCS /每月，允收水準0/1外觀項目1模組外觀AQL=0.658X放大鏡生產全檢項目2鏡片AQL=0.658X放大鏡生產全檢項目3螺紋膠AQL=0.658X放大鏡生產全檢項目4密封膠AQL=0.658X放大鏡生產全檢項目5PCBAQL=0.6545X顯微鏡（連續變焦）生產全檢項目6連接器AQL=0.6545X顯微鏡（連續變焦）生產全檢項目外形尺寸1高度AQL=0.65與生產相同生產全檢項目2長度AQL=0.65與生產相同生產全檢項目3寬度AQL=0.65與生產相同生產全檢項目4螺紋扭力每批N=5，C=0扭力搬手QA抽檢項目5底座推力每批N=5，C=0推力計QA抽檢項目Reliability Specification (可靠性)
序號測試項目條件及要求試驗設備1低溫儲存溫度-20℃，保存時間24小時后，在室溫放置2小時后測試低落溫箱2低溫運行溫度-15℃±2℃連續工作4小時，無異常低溫箱3高溫儲存溫度70℃，相對濕度 80%H。保存時間24小時后，在室溫放置2小時后測試，無異常高溫箱4高溫運行溫度70℃，相對濕度 80%H±10%。連續工作4小時，無異常高溫箱5高溫高濕儲存60℃，濕度90%時工作達4小時，無異常高溫恒濕箱6高溫高濕運行55℃，濕度90%時工作達4小時，無異常高溫恒濕箱7冷熱沖擊試驗-10℃）→70℃（各30min）高低溫互相轉換時間小于5分鐘 Total：10cycles低溫箱/高溫箱8自由跌落測試（包裝后）高度50cm，10 次橡木地面9振動試驗（包裝后）10Hz～200Hz～10Hz,振幅 2mm,XYZ 三個方向，振動2個小時振動試驗臺10靜電試驗（斷電）150Pf、330 歐±8KV，空氣放電 測量10次靜電測試儀
